Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt41pea020ya

U

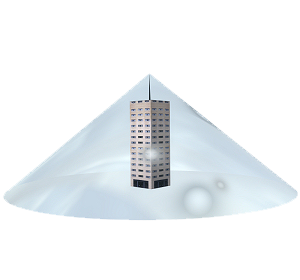

Parallamps tipus Franklin, amb punta múltiple formada per peça central, tija principal i quatre laterals, amb semiangle de protecció de 25° per a un nivell de protecció 1 segons DB SUA Seguretat d'utilització i accessibilitat (CTE), fabricat en acer inoxidable de 16 mm de diàmetre segons UNE-EN 62305-1, model AT-002A "APLICACIONES TECNOLÓGICAS", inclús peça d'adaptació capçal-màstil i acoblament capçal-màstil-conductor, de llautó, per a màstil de 1 1/2" i baixant interior de platina conductora de 30x2 mm.

1,000

231,63

231,63

mt41paa025b

U

Màstil telescòpic d'acer galvanitzat en calent, model AT-058A "APLICACIONES TECNOLÓGICAS", de 8 m de longitud, 2" de diàmetre en la base i 1 1/2" de diàmetre en punta, per a fixació a mur o estructura.

1,000

889,20

889,20

mt41paa030d

U

Sistema d'ancoratge per a pals format per tres suports en forma de U, d'acer galvanitzat en calent, de 30 cm de longitud i 8 mm de gruix, model AT-024B "APLICACIONES TECNOLÓGICAS", per a fixació de cargols a paret.

1,000

187,31

187,31

mt41pca010b

m

Platina conductora de coure estanyat, nua, de 30x2 mm, model AT-052D "APLICACIONES TECNOLÓGICAS".

61,500

55,35

3.404,03

mt41paa056b

U

Suport piramidal per a conductor de 8 mm de diàmetre o platina conductora d'entre 30x2 mm i 30x3,5 mm de secció, model AT-183E "APLICACIONES TECNOLÓGICAS", per a fixació de la grapa a superfícies horitzontals.

16,000

10,50

168,00

mt41paa050b

U

Grapa d'acer inoxidable, model AT-028E "APLICACIONES TECNOLÓGICAS", per a fixació de platina conductora d'entre 30x2 mm i 30x3,5 mm de secció a paret.

20,000

23,71

474,20

mt41paa070b

U

Via d'espurnes, model AT-060F "APLICACIONES TECNOLÓGICAS", per a màstil d'antena i connexió a platina de coure estanyat.

1,000

279,10

279,10

mt41paa080b

U

Via d'espurnes, model AT-050K "APLICACIONES TECNOLÓGICAS", per a unió de preses de terra.

1,000

259,90

259,90

mt41paa053e

U

Maneguet de llautó de 55x55 mm amb placa intermèdia, model AT-020F "APLICACIONES TECNOLÓGICAS", per a unió múltiple de cables de coure de 8 a 10 mm de diàmetre i platines conductores de coure estanyat de 30x2 mm.

2,000

31,40

62,80

mt41paa060b

U

Comptador mecànic dels impactes de llamp rebuts pel sistema de protecció, model AT-034G "APLICACIONES TECNOLÓGICAS".

1,000

507,23

507,23

mt41paa052e

U

Maneguet seccionador de llautó, de 70x50x15 mm, amb sistema de frontissa, model AT-010F "APLICACIONES TECNOLÓGICAS", per a unió de platines conductores d'entre 30x2 mm i 30x3,5 mm de secció.

1,000

40,55

40,55

mt41pca020b

U

Tub d'acer galvanitzat, de 2 m de longitud, model AT-060G "APLICACIONES TECNOLÓGICAS", per a la protecció de la baixada de la platina conductora.

1,000

55,09

55,09

mt35ata010b

U

Pericó de polipropilè per a connexió a terra, de 250x250x250 mm, amb tapa de registre, model AT-010H "APLICACIONES TECNOLÓGICAS".

3,000

127,38

382,14

mt35ata020e

U

Pont per a comprovació de connexió de terra de l'instal·lació elèctrica, model AT-020H "APLICACIONES TECNOLÓGICAS".

2,000

96,58

193,16

mt35ate020e

U

Elèctrode per a xarxa de connexió a terra couratge amb 254 µm, fabricat en acer, de 14,3 mm de diàmetre i 2 m de longitud, model AT-072H "APLICACIONES TECNOLÓGICAS".

2,000

48,49

96,98

mt41paa140e

U

Peça de llautó, model AT-090H "APLICACIONES TECNOLÓGICAS", per a unió d'elèctrode de presa de terra a cable de coure de 8 a 10 mm de diàmetre o platina conductora de coure estanyat de 30x2 mm.

2,000

20,54

41,08

mt35ate010b

U

Elèctrode dinàmic per a xarxa de connexió a terra, de 28 mm de diàmetre i 2,5 m de longitud, de llarga durada, amb efecte condensador, model AT-025H "APLICACIONES TECNOLÓGICAS".

1,000

363,56

363,56

mt35ata030b

U

Pot de 5 kg de gel concentrat, ecològic i no corrosiu, Conductiver Plus, model AT-010L "APLICACIONES TECNOLÓGICAS", per a la preparació de 20 litres de millorant de la conductivitat de postes a terra.

2,000

96,44

192,88

Subtotal materials:

7.828,84

2

Mà d'obra

mo007

h

Oficial 1ª instal·lador de parallamps.

16,185

29,34

474,87

mo106

h

Ajudant instal·lador de parallamps.

16,185

25,25

408,67

Subtotal mà d'obra:

883,54

3

Costos directes complementaris

%

Costos directes complementaris

2,000

8.712,38

174,25

Cost de manteniment decennal: 444,33€ en els primers 10 anys.

Costos directes (1+2+3):

8.886,63
