IPE030

U

Parallamps amb dispositiu d'encebament "PDC".

10.514,96€

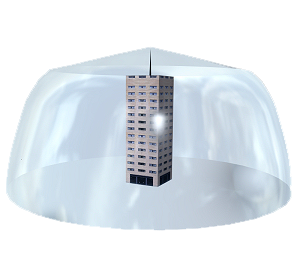

Sistema extern de protecció enfront el llamp, format per parallamps amb dispositiu d'encebament tipus "PDC", avanç de 15 µs i radi de protecció de 32 m per a un nivell de protecció 1 segons DB SUA Seguretat d'utilització i accessibilitat (CTE), sèrie Dat Controler Plus, model AT-1515 "APLICACIONES TECNOLÓGICAS", col·locat en coberta sobre màstil d'acer galvanitzat en calent, model AT-056A "APLICACIONES TECNOLÓGICAS", de 1 1/2" de diàmetre i 6 m de longitud. Inclús suports, peces especials, platina conductora de coure estanyat, vies d'espurnes, comptador dels impactes de llamp rebuts, tub de protecció de la baixada i presa de terra amb platina conductora de coure estanyat.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt41pea010gia

U

Parallamps tipus "PDC" amb dispositiu d'encebament de polsat elèctric, avanç en l'encebat de 15 µs i radi de protecció de 32 m per a un nivell de protecció 1 segons DB SUA Seguretat d'utilització i accessibilitat (CTE), de 1 m d'altura, sèrie Dat Controler Plus, model AT-1515 "APLICACIONES TECNOLÓGICAS", segons UNE 21186, amb certificat AENOR de producte.

1,000

1.670,58

1.670,58

mt41paa010e

U

Peça d'adaptació capçal-màstil i acoblament capçal-màstil-conductor, de llautó, model AT-011A "APLICACIONES TECNOLÓGICAS", per a màstil de 1 1/2" i baixant interior amb cable de coure de 8 a 10 mm de diàmetre o platina conductora de coure estanyat de 30x2 mm.

1,000

75,85

75,85

mt41paa020b

U

Màstil d'acer galvanitzat en calent, model AT-056A "APLICACIONES TECNOLÓGICAS", de 1 1/2" de diàmetre i 6 m de longitud, per a fixació a mur o estructura.

1,000

265,44

265,44

mt41paa040b

U

Trípode d'ancoratge per a màstil, amb placa base de 500x500x10 mm, d'acer galvanitzat en calent, de 1 m de longitud, model AT-006B "APLICACIONES TECNOLÓGICAS", per a fixar amb cargols a coberta.

1,000

478,76

478,76

mt41pca010b

m

Platina conductora de coure estanyat, nua, de 30x2 mm, model AT-052D "APLICACIONES TECNOLÓGICAS".

59,500

55,35

3.293,33

mt41paa056b

U

Suport piramidal per a conductor de 8 mm de diàmetre o platina conductora d'entre 30x2 mm i 30x3,5 mm de secció, model AT-183E "APLICACIONES TECNOLÓGICAS", per a fixació de la grapa a superfícies horitzontals.

16,000

10,50

168,00

mt41paa050b

U

Grapa d'acer inoxidable, model AT-028E "APLICACIONES TECNOLÓGICAS", per a fixació de platina conductora d'entre 30x2 mm i 30x3,5 mm de secció a paret.

20,000

23,71

474,20

mt41paa070b

U

Via d'espurnes, model AT-060F "APLICACIONES TECNOLÓGICAS", per a màstil d'antena i connexió a platina de coure estanyat.

1,000

279,10

279,10

mt41paa080b

U

Via d'espurnes, model AT-050K "APLICACIONES TECNOLÓGICAS", per a unió de preses de terra.

1,000

259,90

259,90

mt41paa053e

U

Maneguet de llautó de 55x55 mm amb placa intermèdia, model AT-020F "APLICACIONES TECNOLÓGICAS", per a unió múltiple de cables de coure de 8 a 10 mm de diàmetre i platines conductores de coure estanyat de 30x2 mm.

2,000

31,40

62,80

mt41paa060b

U

Comptador mecànic dels impactes de llamp rebuts pel sistema de protecció, model AT-034G "APLICACIONES TECNOLÓGICAS".

1,000

507,23

507,23

mt41paa052e

U

Maneguet seccionador de llautó, de 70x50x15 mm, amb sistema de frontissa, model AT-010F "APLICACIONES TECNOLÓGICAS", per a unió de platines conductores d'entre 30x2 mm i 30x3,5 mm de secció.

1,000

40,55

40,55

mt41pca020b

U

Tub d'acer galvanitzat, de 2 m de longitud, model AT-060G "APLICACIONES TECNOLÓGICAS", per a la protecció de la baixada de la platina conductora.

1,000

55,09

55,09

mt35ata010b

U

Pericó de polipropilè per a connexió a terra, de 250x250x250 mm, amb tapa de registre, model AT-010H "APLICACIONES TECNOLÓGICAS".

3,000

127,38

382,14

mt35ata020e

U

Pont per a comprovació de connexió de terra de l'instal·lació elèctrica, model AT-020H "APLICACIONES TECNOLÓGICAS".

2,000

96,58

193,16

mt35ate020e

U

Elèctrode per a xarxa de connexió a terra couratge amb 254 µm, fabricat en acer, de 14,3 mm de diàmetre i 2 m de longitud, model AT-072H "APLICACIONES TECNOLÓGICAS".

2,000

48,49

96,98

mt41paa140e

U

Peça de llautó, model AT-090H "APLICACIONES TECNOLÓGICAS", per a unió d'elèctrode de presa de terra a cable de coure de 8 a 10 mm de diàmetre o platina conductora de coure estanyat de 30x2 mm.

2,000

20,54

41,08

mt35ate010b

U

Elèctrode dinàmic per a xarxa de connexió a terra, de 28 mm de diàmetre i 2,5 m de longitud, de llarga durada, amb efecte condensador, model AT-025H "APLICACIONES TECNOLÓGICAS".

1,000

363,56

363,56

mt35ata030b

U

Pot de 5 kg de gel concentrat, ecològic i no corrosiu, Conductiver Plus, model AT-010L "APLICACIONES TECNOLÓGICAS", per a la preparació de 20 litres de millorant de la conductivitat de postes a terra.

2,000

96,44

192,88

Subtotal materials:

8.900,63

2

Mà d'obra

mo007

h

Oficial 1ª instal·lador de parallamps.

25,795

29,34

756,83

mo106

h

Ajudant instal·lador de parallamps.

25,795

25,25

651,32

Subtotal mà d'obra:

1.408,15

3

Costos directes complementaris

%

Costos directes complementaris

2,000

10.308,78

206,18

Cost de manteniment decennal: 525,75€ en els primers 10 anys.

Costos directes (1+2+3):

10.514,96

UNITAT D'OBRA IPE030: PARALLAMPS AMB DISPOSITIU D'ENCEBAMENT "PDC".

CARACTERÍSTIQUES TÈCNIQUES

Sistema extern de protecció enfront el llamp, format per parallamps amb dispositiu d'encebament tipus "PDC", avanç de 15 µs i radi de protecció de 32 m per a un nivell de protecció 1 segons DB SUA Seguretat d'utilització i accessibilitat (CTE), sèrie Dat Controler Plus, model AT-1515 "APLICACIONES TECNOLÓGICAS", col·locat en coberta sobre màstil d'acer galvanitzat en calent, model AT-056A "APLICACIONES TECNOLÓGICAS", de 1 1/2" de diàmetre i 6 m de longitud. Inclús suports, peces especials, platina conductora de coure estanyat, vies d'espurnes, comptador dels impactes de llamp rebuts, tub de protecció de la baixada i presa de terra amb platina conductora de coure estanyat.

NORMATIVA D'APLICACIÓ

Instal·lació:

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

FASES D'EXECUCIÓ.

Replanteig. Col·locació del màstil. Execució de la connexió a terra. Muntatge, connexionat i comprovació del seu correcte funcionament. Realització de proves de servei.

PROVES DE SERVEI.

Prova de resistència elèctrica.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 01

Coure, bronze, llautó.

0,763

0,509

17 04 05

Ferro i acer.

0,055

0,026

Residus generats:

0,818

0,535

15 01 01

Envasos de paper i cartró.

1,009

1,345

17 02 03

Plàstic.

0,606

1,010

Envasos:

1,615

2,355

Total residus:

2,433

2,890
